弧型鋼閘門鋼閘門

　　弧形鋼制閘門系統以液壓油缸做動力,坍壩可完全倒伏在底板上不阻水,擋水時閘門以后支撐架支撐擋水面板,油缸退回到活動柱塞內,有效保護柱塞不銹蝕。 弧形鋼制閘門是現有閘門中設計比較合理,安裝方便,操作更加容易,運行通暢,以隨意調節擋水高度,不受河道寬度、地理、氣候條件的限制,使用壽命長達50年。

　　弧形鋼閘門的特點：結構簡單、所需閘墩的高度和厚度較小、沒有影響水流流態的門槽、啟閉力小、操作方便、埋件少等。缺點：所需閘墩較長、無互換性、不能提出孔口以上進行檢修、總水壓力集中于支座處、對土建結構不利等。

　　弧形閘門產品分類：

　　弧形鋼閘門形式：露頂式和潛孔式兩種。

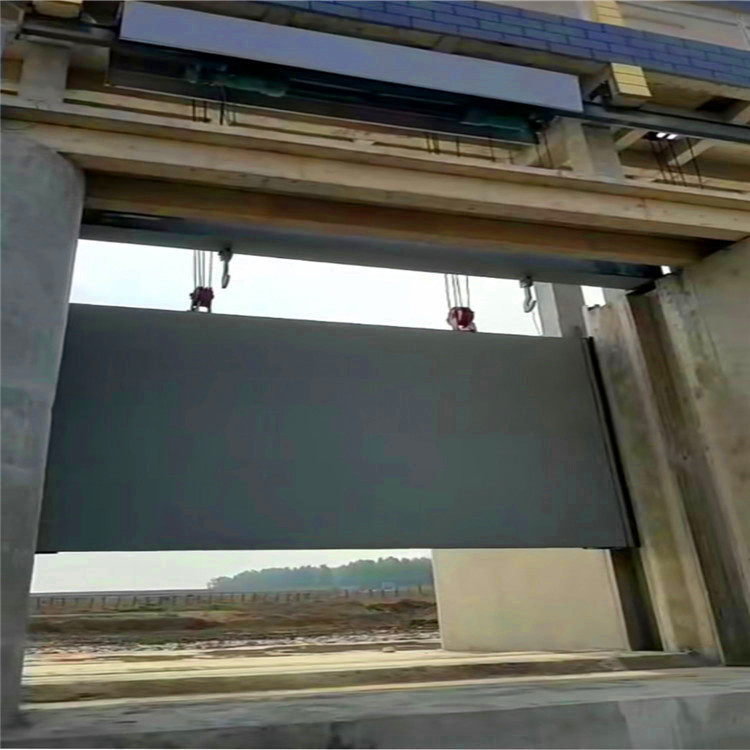

　　1、露頂式鋼閘門結構特點：門頂露出上游水位以上,沒有頂止水,只有側止水和底止水,面板曲率半徑R一般取門高的1.0～1.5倍。

　　2、潛孔式鋼閘門結構特點：有頂止水,頂止水與門楣接觸,它與側止水、底止水形成封閉的“□”型止水。面板曲率半徑可取門高的1.1～1.2倍。

　　3、弧門支鉸一般布置在下游側,其高程要考慮到不受水流和漂浮物沖擊的影響。

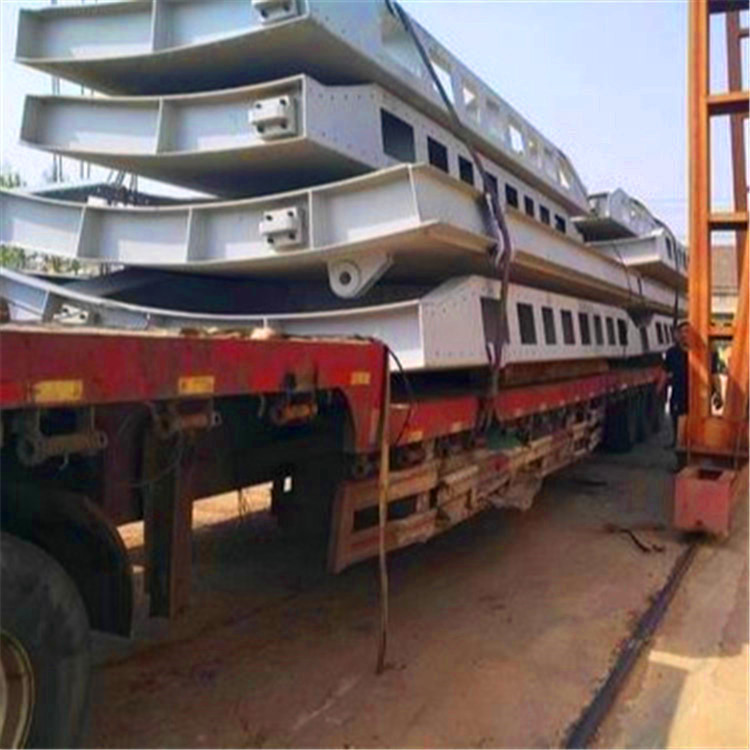

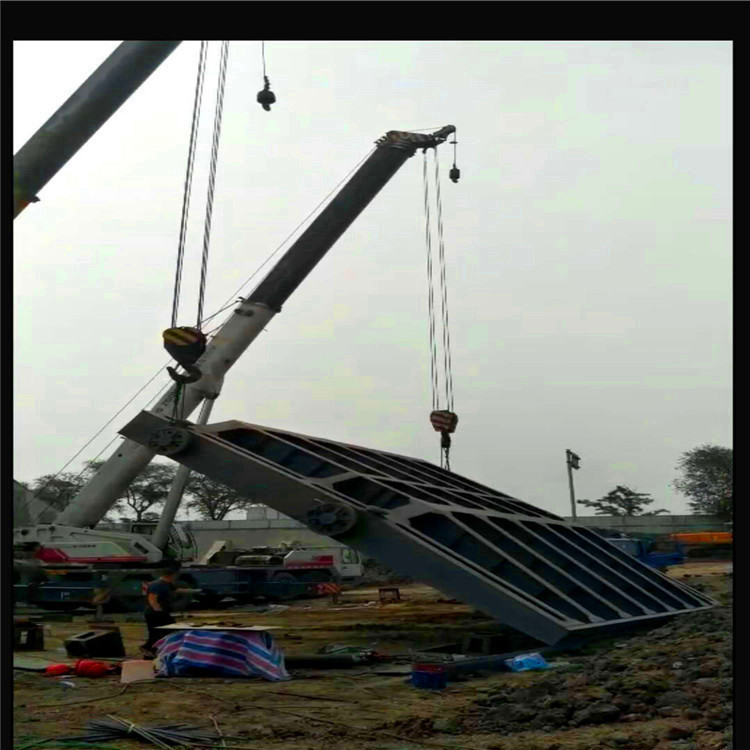

　　弧形閘門組成：主要由門葉、支臂和支鉸等三大部分組成。

　　閘門結構要求：有足夠的強度和整體剛度,有良好的工藝性,方便制造、運輸、安裝、防銹蝕和檢修,并盡可能節省鋼材。

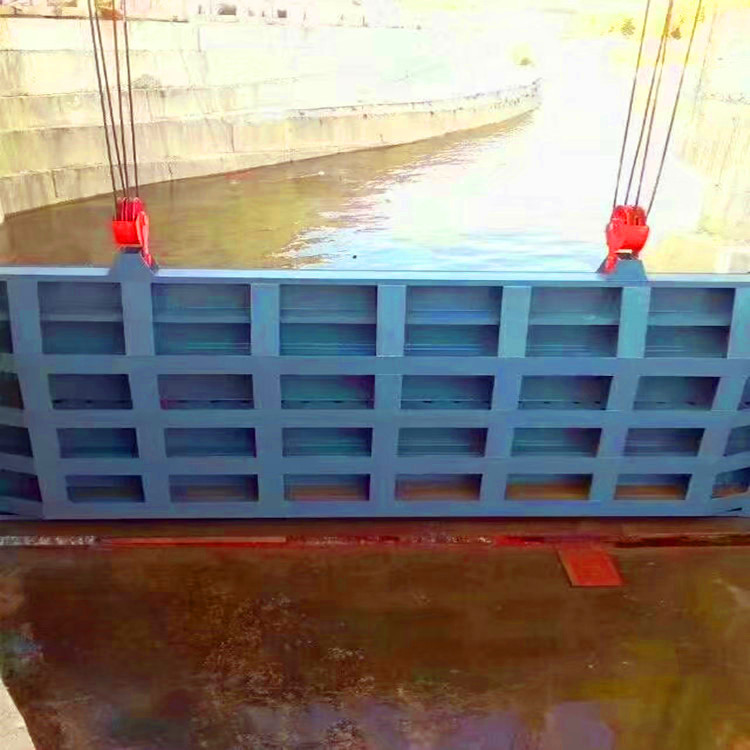

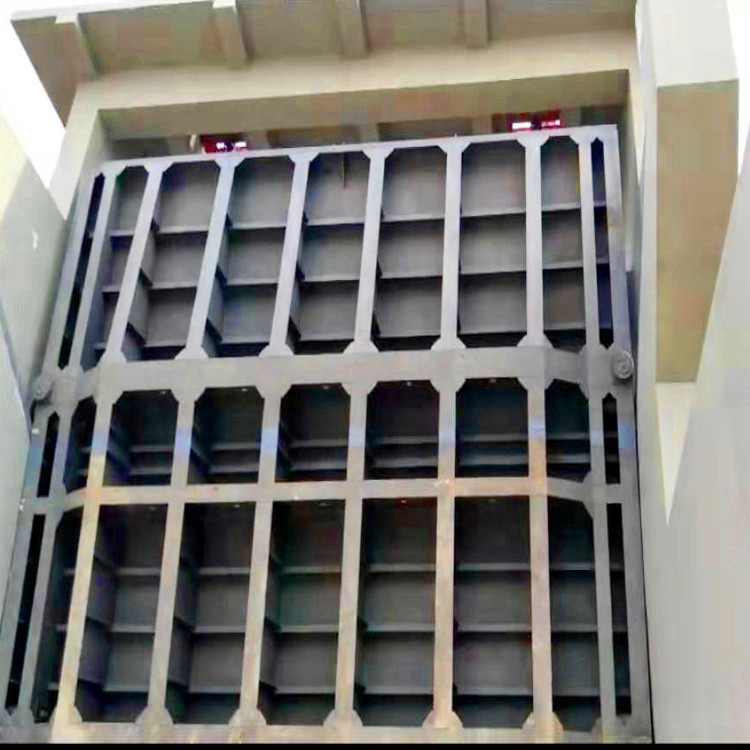

　　弧門按主梁布置方式,可分為主橫梁式和主縱粱式。

　　弧門按梁系的連接形式,又分為同層連接(等高連接)和層疊連接(非等高連接)等形式。

　　目前常選用形式：主橫梁同層布置、主縱梁同層布置和主縱梁層疊布置三種�；⌒伍l門具有圓弧形的擋水門葉,當啟閉閘門時,閘門繞一固定支鉸的水平軸轉動。

　　由于鉸軸 一般布置在弧形面板的圓心處,故作用在面板上的全部水壓力通過形心,啟門時只需克服閘門自重以及止水和鉸軸的摩阻力對軸心的阻力矩。弧形閘門具有啟閉省力,運轉可靠,泄流條件好,并且能滿足各種類型泄水孔道需要的。
